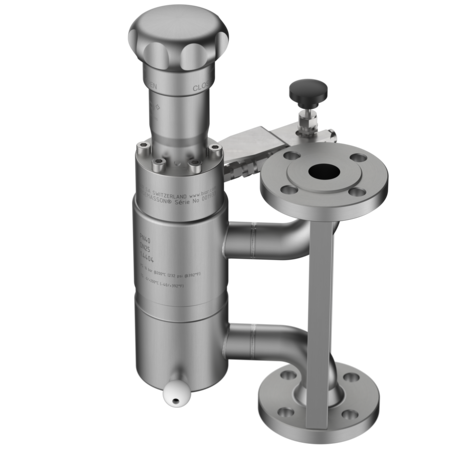

VLN

  • Robinet d'échantillonnage avec rinçage azote
  • Avec brides
  • Montage vertical
  • Multifonction
Matières 1.4404 / 316L PTFE
Pressions PN 16 / 40 ANSI 150# / 300#
Températures -40°C / 200°C -20°F / 400°F

Conçue pour les lignes verticales, la vanne d'échantillonnage à pointeau VLN avec option rinçage azote permet d’effectuer aisément et en toute sécurité des prélèvements représentatifs sans interrompre les processus de fabrication. Le rinçage à l'azote par le pointeau joue un rôle essentiel en inertisant et en nettoyant le flacon, prévenant ainsi les réactions indésirables et éliminant les risques d'explosion ou d'inflammation, tout en préservant la pureté de l'échantillon. Son système ingénieux de connexion rapide du préleveur permet l'utilisation de flacons et d'accessoires variés sans nécessiter le remplacement du préleveur, ce qui simplifie la gestion tout en maîtrisant les coûts. Initialement fabriquée en acier inoxydable avec étanchéité en PTFE, elle est également disponible, selon les besoins spécifiques, dans d'autres alliages et d'autres étanchéités Basé sur un concept modulaire (matières, étanchéités, actionneurs, connexions), le préleveur VLN, également connu sous le nom de PRISEMASSON®, s'ajuste aux diverses exigences et besoins.

DÉTAILS TECHNIQUES D'UNE VANNE D'ÉCHANTILLONNAGE VLN

Schéma indicatif d'un robinet d'échantillonnage VLN avec actionneur de type volant magique VMB équipé de rinçage azote

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 40
  • 150
  • 300
NrArticle DN L L1 h1 h2 s d1 d2 D k nxd Kg
xxxxxxxx 15 250 130 128 64 1.6 18.1 79.5 95 65 4x14 9.4
xxxxxxxx 20 244 130 128 80 2.6 22,3 79.5 105 75 4x14 10.3
xxxxxxxx 25 263 130 128 70 2 29.7 87 115 85 4x14 10.6
xxxxxxxx 32 278 170 179 58 2 38.4 87 140 100 4x18 11.3
xxxxxxxx 40 296 170 179 67 2 44.3 87 150 110 4x18 12.6
xxxxxxxx 50 329 170 179 67 2.6 55.1 87 165 125 4x18 14.1
xxxxxxxx 65 403 200 233 93.2 2.6 70.9 113 185 125 4x18 18
xxxxxxxx 80 442 200 241 113 2.6 83.7 113 200 145 8x18 21.1
xxxxxxxx 100 541 250 298 135 2.6 109.1 141.3 220 180 8x18 29.8
NrArticle DN L L1 h1 h2 s d1 d2 D k nxd Kg
xxxxxxxx 15 250 130 128 64 1,6 18.1 79.5 95 65 4x14 9.4
xxxxxxxx 20 244 130 128 80 2.6 22.3 79.5 105 75 4x14 10.3
01099001 25 263 130 128 70 2 29.7 87 115 85 4x14 10.6
xxxxxxxx 32 278 170 179 58 2 38.4 87 140 100 4x18 11.3
xxxxxxxx 40 296 170 179 67 2 44.3 87 150 110 4x18 12.6
xxxxxxxx 50 329 170 179 67 2.6 55.1 87 165 125 4x18 14.1
xxxxxxxx 65 403 200 233 93 2.6 70.9 113 185 145 8x18 18
xxxxxxxx 80 442 200 241 113 2.6 83.7 113 200 160 8x18 21.1
xxxxxxxx 100 541 250 298 135 2.6 109.1 141.3 235 190 8x22 29.8
NrArticle NPS L L1 h1 h2 s d1 d2 D k nxd Kg
xxxxxxxx 1/2 248 130 128 63 1.6 17.3 79,5 89 60.3 4x15.9 8.8
xxxxxxxx 3/4 244 130 128 72 2.6 22.3 79.5 98 69.8 4x15.9 9.5
02930801 1 296 130 128 52 2 29.7 87 108 79.2 4x15.7 11.3
xxxxxxxx 1 1/2 332 170 179 67 2 44.3 87 127 98.6 4x15.7 11.9
xxxxxxxx 2 365 170 179 67 2.6 55.1 87 152 120.7 4x19.1 13.5
xxxxxxxx 3 478 200 241 113 2.6 83.7 113 190 152.4 4x19.1 21.1
xxxxxxxx 4 599 250 298 135 2.6 109.1 141.3 229 190.5 8x19.1 29.8
NrArticle NPS L L1 h1 h2 s d1 d2 D k nxd Kg
xxxxxxxx 1/2 248 130 128 63 1.6 17.3 79.5 95.2 69.8 4x15,9 8.8
xxxxxxxx 3/4 244 130 128 72 2.6 22.3 79.5 117 82.6 4x15.9 9.5
xxxxxxxx 1 296 130 128 52 2 29.7 87 108 88.9 4x19.1 11.3
xxxxxxxx 1 1/2 332 170 179 67 2 44.3 87 156 114.3 4x22.4 11.9
xxxxxxxx 2 365 170 179 67 2,6 55.1 87 165 127 8x19.1 13.5
xxxxxxxx 3 478 200 241 113 2.6 83.7 113 210 168.1 8x22.4 21.1
xxxxxxxx 4 599 250 298 135 2.6 109.1 141.3 254 200.2 8x22.4 29.8
Pressions et températures
°C -40 0 100 150 200
PN16 16 16 15.1 13.7 12.7
°C -40 0 100 150 200
PN40 16 16 16 16 16
°F (°C) -20 (-29) 0 (-18) 200 (94) 300 (149) 400 (205)
150# psi (bar) 232 (16) 232 (16) 195 (14) 175 (12) 160 (11)
°F (°C) -20 (-29) 0 (-18) 200 (94) 300 (149) 400 (205)
300# psi (bar) 232 (16) 232 (16) 232 (16) 232 (16) 232 (16)

Chaque préleveur en ligne VLN peut être configuré selon les spécificités de production

ETANCHÉITÉS DISPONIBLES AVEC LE PRÉLEVEUR VLN

Le robinet d'échantillonnage VLN peut être modulé avec différentes étanchéités

image-0

Joint de pointeau standard

image-0

Presse-étoupe simple

image-0

Presse-étoupe double

image-0

Joint de pointeau HP

image-0

Joint de pointeau Stellite

image-0

Soufflet

MATIÈRES

Proposées avec un corps en 1.4404 dans leur version standard, les vannes d'échantillonnage avec rinçage azote VLN sont également disponibles dans divers autres matériaux, tels que les alliages de nickel, les aciers austéno-ferritiques, le titane, le tanta

1.4404 / 316L 1.4539 / 904L 1.4571 / 316ti 2.4602 / C22 2.4819 / C276 Monel 400 Autres alliages de nickel 1.4460-62 / Duplex Autres aciers inox. austéno-ferritiques Titane Tantal Zirconium

ACTIONNEURS POSSIBLES POUR LA VLN

Les robinets d'échantillonnage VLN peuvent être configurées avec différentes commande

image-0

Volant magique - VMB

image-0

Actionneur pneumatique - CPB

image-0

Commande rapide - RPS

image-0

Ailette(s) de refroidissement

PRINCIPE DE L'ÉVENT

Le système d'évent qui équipe chaque vanne d'échantillonnage VLN permet d'éviter les surpressions et les explosions

Il peut être connecté de différentes manières

Principe de l'évent

L’évent de nos vannes évite les surpressions dans le réceptacle et permet de récupérer les gaz toxiques.

RINÇAGE À L'AZOTE PAR LE POINTEAU

Les échantillonneurs VLN sont équipés avec l'option de rinçage à l'azote permettant de rincer ou d'inertiser le flacon

Rinçage à l'azote

En option sur toutes nos vannes en ligne, le rinçage à l’azote par le pointeau permet d’inertiser et de nettoyer le réceptacle.

image-0

Adaptateur FAB

image-0

Adaptateur FAD

image-0

Bouteille

image-0

Adaptateur sachet plastique

image-0

Support assiette SAB

image-0

Porte bouteille SCB

image-0

Fourreau protection chaleur

image-0

Box de protection BPB

image-0

Box de protection chaleur BPI

image-0

Armoires de sécurité

image-0

Adaptateurs aiguille ACB - ACY

image-0

Armoire Revo RAI
