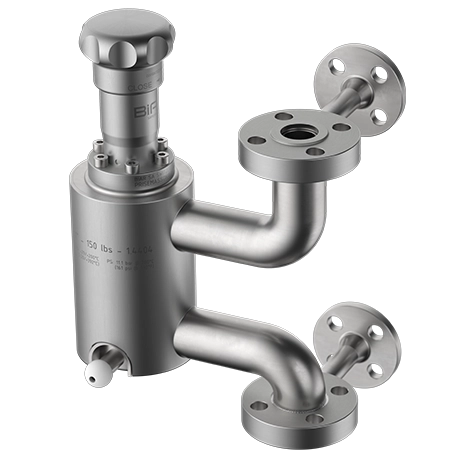

VLB‐EC

  • Robinet d'échantillonnage avec enveloppe chauffante
  • Avec brides
  • Montage vertical
  • Multifonction
Matières 1.4404 / 316L PTFE
Pressions PN 16 / 40 ANSI 150# / 300#
Températures -40°C / 200°C -20°F / 400°F

La vanne d'échantillonnage VLB-EC, spécialement conçue pour les lignes verticales, offre une solution pratique et sécurisée pour le prélèvement d'échantillons représentatifs de produits chimiques sensibles à la température, sans perturber les processus de fabrication en cours. Grâce à son enveloppe chauffante intégrée, la VLB-EC assure des prélèvements à température constante, empêche la solidification des liquides échantillonnés et maintient leur viscosité. Elle préserve ainsi aussi l'intégrité de la ligne de production.À l'origine fabriquée en acier inoxydable (Inox), la vanne est également disponible en hastelloy. Son système de connexion rapide unique permet l'utilisation de divers flacons et accessoires sans nécessiter de changement de préleveur, ce qui simplifie la gestion tout en réduisant les coûts. Le préleveur VLB-EC, connu sous le nom de PRISEMASSON®, repose sur un concept modulaire, lui permettant de s'adapter aux différentes exigences et besoins, que ce soit en termes de matériaux, d'étanchéité ou d'actionneurs.

Schéma de la vanne VLB-EC avec volant magique

Schéma indicatif d'un préleveur type VLB-EC de base avec commande rapide sans option

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 40
  • 150
  • 300
NrArticle DN L l1 h1 h2 s d1 D k nxd Kg
xxxxxx 15 250 170 187 36 1.6 18.1 95 65 4x14 12.3
xxxxxx 25 263 170 187 44 2 29.7 115 85 4x14 13.5
xxxxxx 32 278 170 187 50 2 38.4 140 100 4x18 14.3
xxxxxx 40 296 210 187 59 2 44.3 150 110 4x18 15.3
xxxxxx 50 329 210 187 59 2.6 55.1 165 125 4x18 16.7
xxxxxx 80 442 240 249 105 2.6 83.7 200 160 8x18 27.0
xxxxxx 100 541 290 306 290 2.6 109.1 220 180 8x18 37.6
NrArticle DN L l1 h1 h2 s d1 D k nxd Kg
03652700 15 250 170 187 36 1.6 18.1 95 65 4x14 12.3
04616500 25 263 170 187 44 2 29.7 115 85 4x14 13.5
xxxxxx 32 278 170 187 50 2 38.4 140 100 4x18 14.3
01774102 40 296 210 187 59 2 44.3 150 110 4x18 15.3
03973401 50 329 210 187 59 2.6 55.1 165 125 4x18 16.7
xxxxxx 80 442 240 249 105 2.6 83.7 200 160 8x18 27.0
xxxxxx 100 541 290 306 290 2.6 109.1 235 190 8x22 37.6
NrArticle NPS L l1 h1 h2 s d1 D k nxd Kg
xxxxxx 1/2 268 170 179 44 1.6 18.1 89 60.5 4x15.7 9.6
01800401 1 296 170 179 52 2 29.7 108 79.2 4x15.7 9.9
04013800 1 1/2 332 210 179 67 2 44.3 127 98.6 4x15.7 14.9
02179600 2 365 210 179 67 2.6 55.1 152 120.7 4x19.1 17.9
02796500 3 478 240 241 113 2.6 83.7 190 152.4 4x19.1 22.5
02280400 4 599 290 298 298 2.6 109.1 229 190.5 8x19.1 26.5
NrArticle NPS L l1 h1 h2 s d1 D k nxd Kg
xxxxxx 1/2 268 170 179 44 1.6 18.1 95 66.6 4x15.7 9.6
03106700 1 296 170 179 52 2 29.7 124 88.9 4x19.1 9.9
xxxxxx 1 1/2 332 210 179 67 2 44.3 127 98.6 4x22.4 14.9
xxxxxx 2 365 210 179 67 2.6 55.1 165 127 8x19.1 17.9
xxxxxx 3 478 240 241 113 2.6 83.7 210 168.1 8x22.4 22.5
xxxxxx 4 599 290 298 298 2.6 109.1 254 200.2 8x22.4 26.5
Pressions et températures
°C 20° 100° 150° 200°
Vanne (Pression max.) bar 16 15.1 13.7 12.7
Enveloppe chauffante (pression max.) bar 16 15.1 13.7 12.7
°C 20° 100° 150° 200°
Vanne (Pression max.) bar 16 16 16 16
Enveloppe chauffante (pression max.) bar 40 37.9 34.4 31.8
°F / (°C) <100° (<40°) 200° (100°) 300° (150°) 400° (200°)
Vanne (Pression max.) psi (bar) 217.6 (15.9) 188.5 (13.3) 174 (12) 159.5 (11.2)
Enveloppe chauffante (pression max.) psi (bar) 217.6 (15.9) 188.5 (13.3) 174 (12) 159.5 (11.2)
°F / (°C) <100° (<40°) 200° (100°) 300° (150°) 400° (200°)
Vanne (Pression max.) psi (bar) 232.1 (16) 232.1 (16) 232.1 (16) 232.1 (16)
Enveloppe chauffante (pression max.) psi (bar) 594.7 (41.4) 493.1 (34.8) 449.6 (31.4) 420.6 (29.2)

Chaque préleveur en ligne VLB-EC peut être configuré selon les spécificités de  production et d'échantillonnage


Etanchéités

Les robinets d'échantillonnage VLB-EC peuvent être modulés avec différentes étanchéités

image-0

Soufflet

image-0

Presse-étoupe double

image-0

Joint de pointeau PFA

image-0

Joint de pointeau HP

image-0

Presse-étoupe simple

image-0

Joint de pointeau standard

Matières

Proposées avec un corps en 1.4404 dans leur version standard, les vannes d'échantillonnage VLB-EC sont également disponibles dans divers autres matériaux, tels que les alliages de nickel, les aciers austéno-ferritiques, le titane, le tantale ou le zirconi

1.4404 / 316L 1.4539 / 904L 1.4571 / 316ti 1.4301 / 304 2.4602 / C22 2.4819 / C276 Monel 400 Autres alliages de nickel 1.4460-62 / Duplex Autres aciers inox. austéno-ferritiques

Actionneurs

Les robinets d'échantillonnage VLB-EC peuvent être configurés avec différentes commandes.

image-0

Volant magique - VMB

image-0

Actionneur pneumatique - CPB

image-0

Commande rapide - RPS

image-0

Ailette(s) de refroidissement

PRINCIPE DE L'ÉVENT

Le système d'évent qui équipe chaque vanne d'échantillonnage VLB-EC permet d'éviter les surpressions du flacon et son explosion.

Il peut être connecté de différentes manières

Principe de l'évent

L’évent de nos vannes évite les surpressions dans le réceptacle et permet de récupérer les gaz toxiques.

RINÇAGE À L'AZOTE PAR LE POINTEAU

Lorsqu'il est nécessaire de rincer ou d'inertiser le flacon, nos échantillonneurs VLB-EC se configurent avec l'option de rinçage à l'azote

Rinçage à l'azote

En option sur toutes nos vannes en ligne, le rinçage à l’azote par le pointeau permet d’inertiser et de nettoyer le réceptacle.

Accessoires

Un grand nombre d'accessoires peut être utilisé avec les robinets d'échantillonnage VLB-EC.

image-0

Adaptateur FAB

image-0

Adaptateur coudé FAV

image-0

Bouteille

image-0

Box de protection BPB

image-0

Armoires de sécurité

image-0

Adaptateurs aiguille ACB - ACY

image-0

Armoire Revo RAI

image-0

Seringues d'échantillonnage

image-0

Porte bouteille SCB
