ECB

  • Robinet d'échantillonnage avec enveloppe chauffante
  • Entre brides
  • Montage horizontal
  • Traditionnel
Matières1.4404 / 316LPTFE
PressionsPN 16 / 40ANSI 150# / 300#
Températures-40°C / 200°C-20°F / 400°F

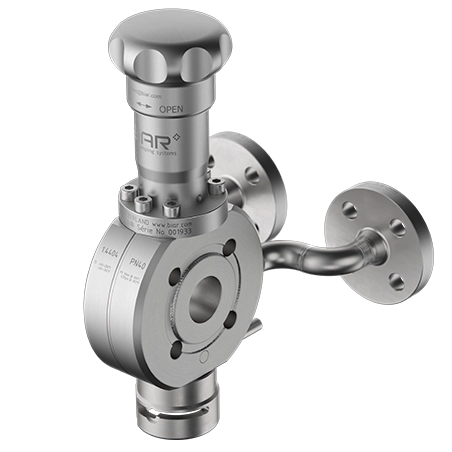

La vanne d'échantillonnage ECB sans bride, spécifiquement conçue pour les lignes horizontales, offre une solution pratique et sécurisée pour prélever aisément des échantillons représentatifs de produits chimiques sensibles à la température, sans perturber les processus de fabrication. L’enveloppe chauffante intégrée de la ECB garantit des prélèvements à température constante, prévient la solidification des liquides échantillonnés, et maintient leur viscosité tout en préservant l'intégrité de la ligne de production. La conception sans bride de type sandwich réduit les pertes de charge et les besoins en espace. Initialement fabriquée en acier inoxydable (Inox), cet échantillonneur BIAR est également disponible en hastelloy. Son système de connexion rapide unique permet l'utilisation de divers flacons et accessoires sans nécessiter le remplacement du préleveur, simplifiant ainsi la gestion tout en limitant les coûts. Le préleveur ECB, également connu sous le nom de PRISEMASSON®, repose sur un concept modulaire, lui permettant de s'adapter aux diverses exigences et besoins, que ce soit en termes de matériaux, d'étanchéité, ou d'actionneurs.

Détails techniques

Schéma indicatif d'un robinet d'échantillonage ECB standard sans option avec actionneur de type volant magique VMB

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 40
  • 150
  • 300
NrArticleDNh1h2l1d1DknxdKg
xxxxxx2560.5113178.536145854X1410.4
xxxxxx5085.5126183.8621891254X1815.1
xxxxxx80103140203902201608(x)4x1817.5
xxxxxx100120.5153216.51162541808x1820.8
NrArticleDNh1h2l1d1DknxdKg
051984002560.5113178.536145854X1410.4
xxxxxx5085.5126183.8621891254X1815.1
0297760080103140203902201608x1817.5
xxxxxx100120.5153216.51162541908x2220.8
NrArticleNPSh1h2l1d1DknxdKg
xxxxxx160.51133614579.44x15.910.6
xxxxxx285.512662189120.64x1914.7
xxxxxx310314090254152.44x1917.6
xxxxxx4120.5153116302190.58x1921.1
NrArticleNPSh1h2l1d1DknxdKg
xxxxxx160,51133614579.44x15.910.6
xxxxxx285,512662189120.64x1914.7
xxxxxx310314090254168.38x22.217.6
xxxxxx4120.51531163022008x22.221.1
Pressions et températures
°C <0 0 RT 100 150 200
Vanne PN40 161616161616
Enveloppe chauffante DN15-PN40 40404037.934.431.8
°C <0 0 RT 100 150 200
Vanne PN40 161616161616
Enveloppe chauffante DN15-PN40 40404037.934.431.8
°F (°C) <100 (<40) 200 (100) 300 (150) 400 (200)
Vanne 150# psi (bar)232 (16)195 (14)175 (12)160 (11)
Enveloppe chauffante 1/2 - 150# psi (bar)230 (15)195 (13)175 (12)160 (11)
°F (°C) <100 (<40) 200 100) 300 (150) 400 (200)
Vanne 300# psi (bar)232 (16)232 (16)232 (16)232 (16)
Enveloppe chauffante 1/2 - 150# psi (bar)230 (15)195 (13)175 (12)160 (11)

Chaque préleveur en ligne ECB peut être configuré selon les spécificités de production et les paramètres d'échantillonnage.

Etanchéités

Les robinets d'échantillonnage ECB peuvent être modulés avec différentes étanchéités

Joint de pointeau standard

Presse-étoupe simple

Joint de pointeau HP

Presse-étoupe double

Joint de pointeau Stellite

Soufflet

Matières

Proposées avec un corps en 1.4404 dans leur version standard, les vannes d'échantillonnage ECB sont également disponibles dans divers autres matériaux, tels que les alliages de nickel, les aciers austéno-ferritiques, le titane, le tantale ou le zirconium.

1.4404 / 316L1.4539 / 904L1.4571 / 316ti2.4602 / C222.4819 / C276Monel 400Autres alliages de nickel1.4460-62 / DuplexAutres aciers inox. austéno-ferritiquesTitaneTantalZirconium

Actionneurs

Les robinets d'échantillonnage ECB peuvent être configurées avec différentes commandes

Volant magique - VMB

Actionneur pneumatique - CPB

Commande rapide - RPS

Ailette(s) de refroidissement

PRINCIPE DE L'ÉVENT

Le système d'évent qui équipe chaque vanne d'échantillonnage ECB permet d'éviter les surpressions du flacon et son explosion.

Principe de l'évent

L’évent de nos vannes évite les surpressions dans le réceptacle et permet de récupérer les gaz toxiques.

RINÇAGE À L'AZOTE PAR LE POINTEAU

Lorsqu'il est nécessaire de rincer ou d'inertiser le flacon, nos échantillonneurs ECB se configurent avec l'option de rinçage à l'azote.

Rinçage à l'azote

En option sur toutes nos vannes en ligne, le rinçage à l’azote par le pointeau permet d’inertiser et de nettoyer le réceptacle.

Accessoires

Un grand nombre d'accessoires peut être utilisé avec les robinets d'échantillonnage ECB.

Bouteille

Adaptateur FAY

Fourreau protection chaleur

Box de protection BPB

Box de protection chaleur BPI

Conteneur Inox ou alliages LY

Armoire Revo RAI

Gamme standard

BIAR SA propose des vannes d'échantillonnage en ligne adaptables aux contraintes de prélèvement et de production.
