PE-BAS

  • Robinet d'échantillonnage Inox
  • Sans bride
  • Pour conduites
  • Sans option
Matières1.4404 / 316L
PressionsPN 16 ANSI 232#
Températures-29°C / 200°C-20°F / 392°F

Le robinet d'échantillonnage sans bride PE-BAS de type bout à souder est spécifiquement conçu pour des prélèvements de liquides non dangereux. Utilisable avec ou sans adaptateur fileté, il permet de visser la bouteille sous le préleveur lorsque l'adaptateur est en place, évitant ainsi à l'opérateur de maintenir la flasque pendant l'opération. En l'absence d'adaptateur, l'opérateur doit simplement maintenir la bouteille sous le robinet lors du prélèvement de l'échantillon. Ce système est disponible exclusivement en format 1/2 avec un actionneur volant manuel et ne propose aucune option supplémentaire.

DÉTAILS TECHNIQUES

Schéma indicatif d'un robinet d'échantillon PE-BAS avec actionneur de type volant manuel

Dimensions en mm
Vos spécificités
Standard
  • ANSI
Classe
  • 150
NrArticleNPSHLL1L2kg
032606011/2110.411450240.5
Pressions et températures

Das Probenahmegerät PE-BAS wird mit einer einfachen Stopfbuchse und einer Standard-Nadeldichtung angeboten.

Presse-étoupe simple

Etanchéités supérieures

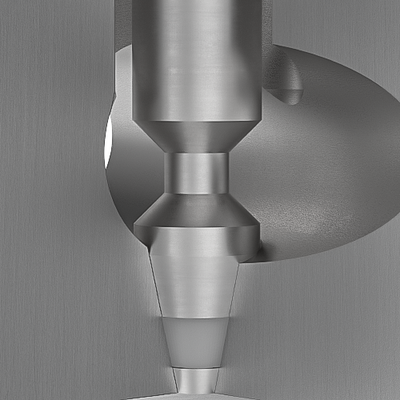

Joint de pointeau standard

Etanchéités inférieures

Das PE-BAS-Probenahmeventil ist nur in Edelstahl 1.4408 / 316 erhältlich.

1.4408 / 316

Das PE-BAS-Probenahmeventil wird mit der Handradsteuerung betätigt

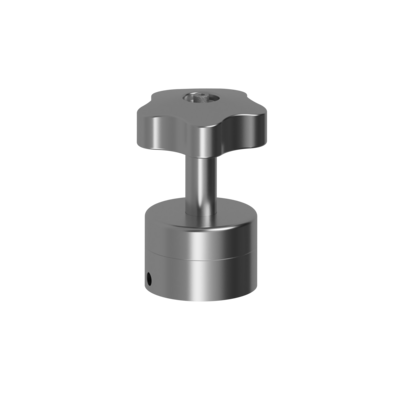

Volant manuel - CVS

Volant manuel

RACCORDEMENTS

La vanne d'échantillonnage PE-BAS offre une polyvalence exceptionnelle avec sa capacité à s'adapter à divers types de connexions d'un 1/2", y compris les brides, les raccords tubulaires, les unions, les extrémités à souder, les raccords filetés et les coudes. Sa compatibilité étendue garantit une installation rapide et sans souci, réduisant le temps d'arrêt et augmentant la productivité.

Accessoire pour PE-BAS

Le PE-BAS s'utilise uniquement avec des bouteilles laboratoires

Bouteille

Bouteilles

Gamme standard
