상단 씰

누출 및 배출 방지용 추가 상부 씰링

샘플링 밸브의 스템 개스킷 씰링을 강화하고 조절합니다. BIAR SA는 네 가지 다른 재질로 제작된 네 가지 표준 설계를 제공합니다.

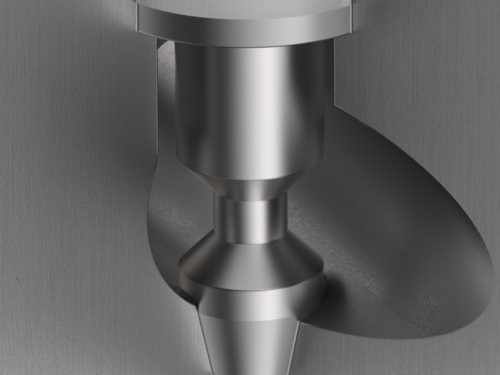

표준 스터핑 박스

표준 "SP" 패킹 박스는 대부분의 산업용 애플리케이션과 고온 환경에 이상적입니다. O링 재질은 샘플링 지점의 매개변수에 따라 모듈식으로 구성됩니다.

적용분야

  • 대부분의 응용 분야를 포괄
  • 입자가없는 액체

장점

  • 대부분의 샘플링 지점에 적합
  • 제한적이고 간단한 유지보수로 매우 긴 수명 보장

Matériaux rondelle selon températures

°C °F

이중 패킹 박스

샘플링 시 높은 수준의 보안이 요구될 때 적합한 솔루션. 까다로운 응용 분야에 적합한 "DP" 이중 패킹 박스는 자동으로 누출 감지기와 결합됩니다.

적용분야

  • 높은 안전 기준이 요구되는 독성 액체
  • 누출제어가 필요한경우

장점

  • 추가적인안전성
  • 간단하고 효과적인 솔루션
  • TA Luft 인증

Matériaux rondelle selon températures

°C °F

스테인리스 스틸 벨로우즈 씰

누설 및 기밀성 요구 사항이 엄격한 샘플링 지점에서 사용됩니다. 표준 버전으로 PN40으로 제공되는 이 벨로우즈 씰은 PN160(70 bar - 1015 psi)으로도 이용 가능합니다. 벨로우즈 씰은 누설 감지 연결부와 자동으로 결합됩니다.

적용분야

  • 누출이 허용되지 않는 응용 분야
  • 시스템 내 모든 밸브에 벨로우즈 씰이 장착된 경우

장점

  • 최대 안전성을 제공하는 솔루션
  • TA Luft 인증
  • 긴수명과 낮은유지보수

Matériaux rondelle selon températures

°C °F

PFA 벨로우즈 씰

코팅 밸브 전용 이음매 없는 모노블록 설계. PFA 및 정전기 방지 PFA로 제공되는 PFA 벨로우즈 'SO'는 사각 공간을 줄이는 데 도움이 됩니다.

적용분야

  • 스테인리스강에 대해 매우 공격적인 제품
  • 교차 오염이 허용되지 않는 경우

장점

  • 데드존 없음
  • 동적 씰이 없어 100% 방수
  • 산에대한 내성

Résistance chaleur

°C °F

씰링

샘플링 매개변수에 맞춤화된 모듈식 씰링

상부 씰링
하부 씰링

표준 밸브 범위

모듈식 씰링이 적용된 표준 인라인 밸브

INOX

MLB
  • 인라인 샘플링 밸브
  • 플랜지 체결
  • 수평 배관 설치
  • 다기능
EB
  • 인라인 샘플링 밸브
  • 웨이퍼 타입
  • 수평 배관 설치
  • 다기능
VLB
  • 인라인 샘플링 밸브
  • 플랜지 체결
  • 수직 배관 설치
  • 다기능
LLB
  • 인라인 샘플링 밸브
  • 플랜지 체결
  • 측면 설치
  • 다기능


가열식 스테인리스

MLB‐EC
  • 재킷 타입 인라인 샘플링 밸브
  • 플랜지 체결
  • 수평 배관 설치
  • 다기능
ECB
  • 재킷 타입 인라인 샘플링 밸브
  • 웨이퍼 타입
  • 수평 배관 설치
  • 다기능
VLB‐EC
  • 재킷 타입 인라인 샘플링 밸브
  • 플랜지 체결
  • 수직 배관 설치
  • 다기능
LLB‐EC
  • 재킷 타입 인라인 샘플링 밸브
  • 플랜지 체결
  • 측면 설치
  • 다기능

PFA

PLI
  • PFA 라이닝 인라인 샘플링 밸브
  • 플랜지 체결
  • 수평 배관 설치
  • 다기능
