QR
- 反応器サンプリングシステム
- 定量サンプリング用
- ステンレス鋼および合金製
- 横方向取り付け
- カスタマイズ可能

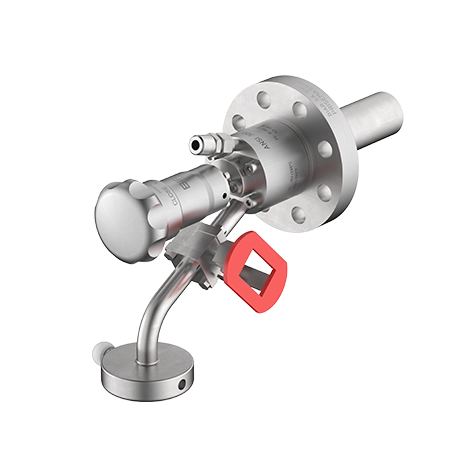

QR型定量サンプリングシステムは、反応器やタンクから代表性のあるサンプルを採取するために設計されました。タンク用定量サンプリング装置は、タンクの側面または底部に設置されます。ノズルを備えたこの定量サンプリングシステムにより、代表性のあるサンプリングを行うことが可能です。ニーズに合わせてカスタマイズ可能なこれらのシステムは、特にサンプリングが困難な箇所での使用に適しています。
インラインまたはリアクター固有の定量サンプリングシステム
特定定量サンプリングシステムは、水平または垂直配管、またはリアクターに直接（横方向またはタンク底部）設置することができます。特異的定量サンプリングシステムは、モジュール式でカスタマイズ可能であり、サンプリングや生産における特定の制約に完璧に適応します。
水平配管用定量サンプラー
Q型水平配管用定量サンプリングシステムの構成部品は、以下のようにカスタマイズできます。
- SASのサイズによりサンプリングされる液体の量が決まります。
- シーリング
- 製品に接触する材料
- バルブやSASの加熱ジャケット、リンスなど様々なオプション
- 温度計、圧力計を備えた温度または圧力制御装置
- アクチュエータ
- サンプリングアクセサリー
定量サンプリングシステムは、高温または高圧サンプリングのような特に複雑なサンプリングポイントに適しています。
垂直配管用定量サンプリングシステム
Q型定量サンプリングシステムは、垂直配管にも使用可能です。 モジュール設計により、以下のカスタマイズが可能です。
- SASサイズはサンプリングされる液体の量を決定します。
- シーリング
- 製品に接触する材料
- バルブ及び/又はSASの加熱ジャケット、フラッシング等の様々なオプション
- 温度計、圧力計を備えた温度または圧力制御装置
- アクチュエータ
- サンプリングアクセサリー
定量サンプリングシステムは、非常に高温または高圧下でのサンプリングを必要とするような複雑なサンプリングポイントに適しています。
反応器・容器用定量サンプリングシステム
BIAR SAは、反応器や容器用のQタイプ定量サンプリングシステムも提供しています。ノーズがリアクター/タンク内に位置する設計で、代表的なサンプリングが可能です。 モジュール設計により、様々なコンポーネントを以下のようにカスタマイズできます。
- SASのサイズがサンプリングする液体の量を決定します。
- シーリング
- 製品に接触する材料
- バルブやSASのヒーティングジャケット、リンスなど様々なオプション
- 温度計、圧力計を備えた温度または圧力制御装置
- アクチュエータ
- サンプリングアクセサリー
定量サンプリングシステムは、非常に高温または高圧下でのサンプリングを必要とするような複雑なサンプリングポイントに適しています。
バルブアダプター付き定量サンプリングソリューション
SQ型アダプターは、すべてのBIAR SAインラインバルブに適しています。標準サンプリングを定量サンプリングにすることができます。アダプターを使用した定量サンプリングソリューションは、特定のニーズに合わせることができます。
定量サンプリング用加熱ジャケット付きSQDアダプター
BIARのクイックコネクション付きインラインサンプリングバルブには、正確なサンプリングのためにSQD定量アダプターを取り付けることができます。SQD定量アダプターの以下の要素はモジュール化されています：
- SASサイズ：サンプリングする液体の量を定義できます。
- ステンレスまたは合金の材質
- シールシステム
- SAS開口部アクチュエータ
- 温度・圧力制御
ヒーティングジャケット付きSQDアダプターは、水平、横、垂直、フランジ取付を問わず、すべてのBIARクイックコネクトバルブと互換性があります。
定量サンプリング用SQBアダプター
BIARインラインサンプリングバルブは、高速接続でSQB定量アダプターと互換性があり、標準のBIARインラインバルブからサンプリングを行うことができます。SQD定量アダプターのいくつかの要素はカスタマイズ可能です：
- サンプリング液量を決定するSASサイズ
- ステンレス製または各種合金製の材質
- シール装置
- SAS開閉機構
- 温度・圧力コントロール
標準のSQBアダプターは、水平、横、垂直、フランジ間 のいずれに取り付けても、すべてのBIARクイックコネク トバルブと互換性があります。
サンプリングバルブ
BIAR SAは、サンプリングや生産の制約に合わせて適応できるインラインサンプリングバルブを提供しています。
