Probenahmeschränke: Standard- und Hochcontainment-Lösungen Sicherheitsschränke

Modulares Schutz- und Containment-Konzept
In verschiedenen Werkstoffen erhältlich
Für multifunktionale Probenahmeventile

Werkstoffe 1.4301 / 304 Polypropylen – PP Andere Werkstoffe

BIAR-Probenahmeschränke, Schutzkästen und Probenahmeboxen dienen als Schutz- und Containmenteinrichtungen für die sichere Entnahme gefährlicher, toxischer oder korrosiver Industrieflüssigkeiten. Die Ausführungen aus Edelstahl 1.4301 (AISI 304) oder Polypropylen (PP) werden unterhalb der multifunktionalen Probenahmeventile installiert. Sie schützen das Bedienpersonal und halten mögliche Spritzer und Leckagen sowie austretende Dämpfe oder Gase zurück. Vom Standard-Probenahmeschrank bis zum REVO-Hochcontainment-System, bei dem die Probenahme und das Verschließen der Probenflasche bei geschlossener Schranktür erfolgen, lässt sich jede Lösung an die Sicherheitsanforderungen chemischer Prozesse anpassen. Dadurch wird die Exposition des Bedienpersonals gegenüber Dämpfen und toxischen Gasen erheblich reduziert.

REVO-Probenahmeschränke mit sicherer Verschlussvorrichtung bei geschlossener Tür

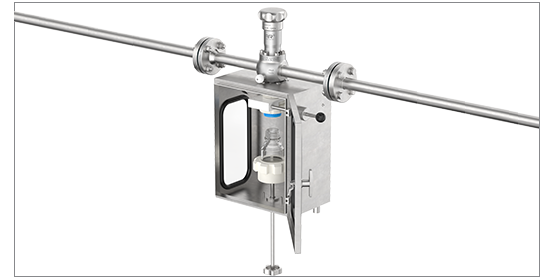

REVO-Probenahmeschrank aus Edelstahl – RAI

Schutz- und Containmentlösung aus Edelstahl für die sichere Probenahme gefährlicher Flüssigkeiten. Die Probenentnahme und das Verschließen der Probenflasche erfolgen bei geschlossener Schranktür. Dadurch wird das Bedienpersonal vor Dämpfen und toxischen Gasen geschützt.

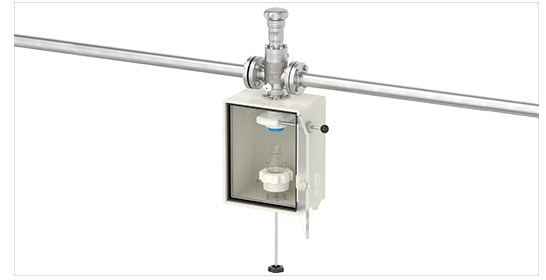

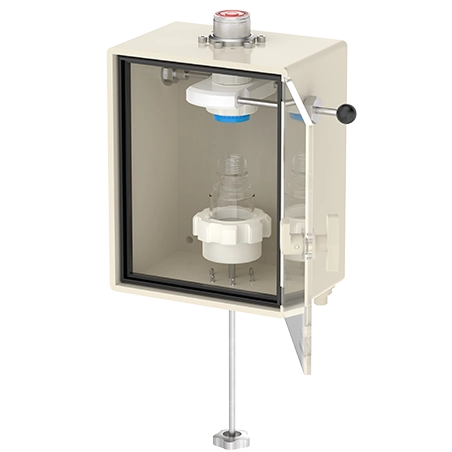

REVO-Probenahmeschrank aus Polypropylen (PP) für korrosive Flüssigkeiten – RAP

Schutz- und Containmentlösung aus Polypropylen (PP) für die sichere Probenahme korrosiver Flüssigkeiten. Die Probenentnahme und das Verschließen der Probenflasche erfolgen bei geschlossener Tür im Inneren des korrosionsbeständigen Schranks.

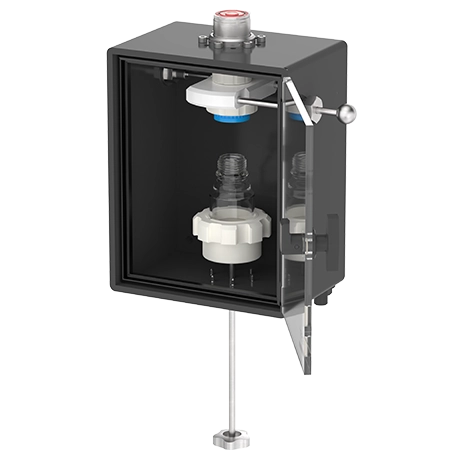

REVO-Probenahmeschrank aus antistatischem Polypropylen (PP) für ATEX-Bereiche – RAP

Schutz- und Containmentlösung aus antistatischem Polypropylen (PP) für die sichere Probenahme gefährlicher und stark korrosiver Flüssigkeiten in explosionsgefährdeten ATEX-Bereichen. Die Probenentnahme und das Verschließen der Probenflasche erfolgen bei geschlossener Tür im Inneren des Schranks. Dadurch wird das Bedienpersonal vor Dämpfen und toxischen Gasen geschützt.

Standard-Probenahmeschränke aus Edelstahl oder Polypropylen

Standard-Probenahmeschrank aus Edelstahl – ASI

Schutzbox aus Edelstahl für die sichere Probenahme. Sie schützt das Bedienpersonal und das Probenahmezubehör vor möglichen Leckagen und Spritzern.

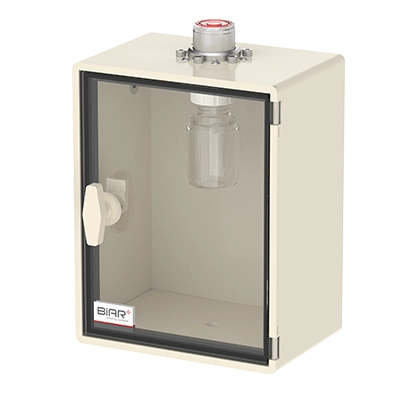

Standard-Probenahmeschrank aus Polypropylen (PP) – ASP

Schutzbox aus Polypropylen (PP) für die sichere Probenahme korrosiver Flüssigkeiten. Sie schützt das Bedienpersonal und das Probenahmezubehör vor möglichen Leckagen und Spritzern.

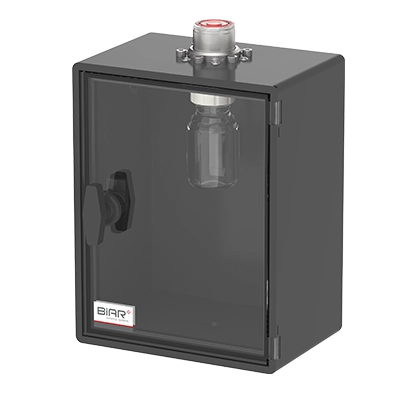

Probenahmeschrank aus antistatischem Polypropylen (PP) für ATEX-Bereiche – ASP

Schutzbox aus antistatischem Polypropylen (PP) für die sichere Probenahme korrosiver Flüssigkeiten in explosionsgefährdeten Bereichen (ATEX). Sie schützt das Bedienpersonal und das Probenahmezubehör vor möglichen Leckagen und Spritzern.

REVO-Probenahmeschrank für geschlossene Probenahme

Schutz- und Containmentlösung aus Edelstahl oder Polypropylen, die eine sichere Probenentnahme und das Verschließen der Probenflasche bei geschlossener Schranktür ermöglicht.

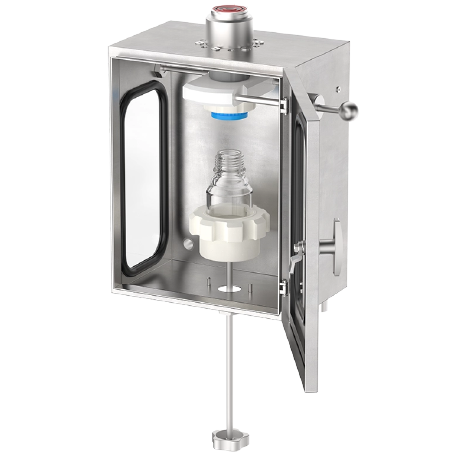

REVO-Probenahmeschrank aus Edelstahl – RAI

Beschreibung

Der RAI-Probenahmeschrank aus Edelstahl (Inox) gewährleistet einen erhöhten Schutz des Bedieners bei der Entnahme von giftigen Flüssigkeiten, Lösungsmitteln und gefährlichen Medien. Mit dem Probenahmeschrank erfolgen die Probenahme und das Verschließen der Flasche im Inneren des geschlossenen Schranks, wodurch die Exposition des Bedieners gegenüber Dämpfen, giftigen Gasen und Spritzern erheblich eingeschränkt wird.

Vorteile

Warum den RAI-Probenahmeschrank aus Edelstahl wählen?

Maximaler Schutz des Bedienpersonals: Der gesamte Prozess – von der Probenentnahme bis zum Verschließen der Probenflasche – erfolgt bei geschlossener Schranktür.
Das geschlossene Containment reduziert die Exposition gegenüber toxischen Gasen, Dämpfen und unbeabsichtigten Spritzern erheblich.
Keine direkte Exposition gegenüber Dämpfen und toxischen Gasen.
Robuste und dichte Konstruktion mit hoher mechanischer Widerstandsfähigkeit.
Individuell an die Anforderungen der jeweiligen Probenahmestelle anpassbar.

Anwendungen

Hochgefährliche Flüssigkeiten, die toxische Gase oder Dämpfe freisetzen
- Isocyanate, phenolische Verbindungen und aromatische Amine
- Aromatische oder chlorierte Kohlenwasserstoffe sowie bestimmte toxische Lösungsmittel
Probenahmestellen mit ausreichend Platz für die Installation des Probenahmeschranks
Entnahme der Probe in ein Probengefäß oder eine Probenflasche
Industrielle Umgebungen mit hohen Sicherheitsanforderungen

Eigenschaften

Bezeichnung: RAI
Werkstoffe: PTFE, PVDF, FKM und FFKM (medienberührt); Edelstahl 1.4301 (Schrank)
Probenflaschen: 50 ml bis 1 l; für alle Gewindearten wie GL 45, GL 32 usw.; Standardflaschen und kundenspezifische Flaschen
Entlüftung: in das Probenahmeventil integriert
Gewicht: ca. 11 kg
Abmessungen: 300 × 380 × 210 mm (B × H × T)

Modularität

An die zu beprobenden Medien anpassbare Dichtungen
Beschichtbarer Edelstahlschrank
Anpassung an verschiedene Größen, Formen und Gewinde von Probenflaschen
Flexible Konfiguration von Probenentnahme, Entlüftung und Anschlüssen
Optionale Außenbeschichtungen
Zusätzliche Sicherheitsoptionen: Türverriegelung, Erkennung der Flaschenanwesenheit, Füllstandserkennung und Überwachung der Türöffnung
Weitere kundenspezifische Anpassungen: Öffnungsart, Sichtfenster, Auffangwanne, Erdung, Beleuchtung, Sensoren und Zubehör

Video zur Funktionsweise

REVO-Sicherheitsschrank aus Polypropylen – RAP

Beschreibung

Der RAP-Probenahmeschrank aus Polypropylen (PP) ermöglicht die sichere Probenahme stark korrosiver Flüssigkeiten und starker Säuren, die toxische Dämpfe oder Gase freisetzen. Er ist in Standard-PP oder antistatischem PP erhältlich und erfüllt die Anforderungen besonders aggressiver chemischer Betriebsumgebungen sowie explosionsgefährdeter Bereiche (ATEX).

Vorteile

Warum den RAP-Probenahmeschrank aus Polypropylen wählen?

Maximale Sicherheit: Alle Arbeitsschritte – von der Probenentnahme bis zum Verschließen der Probenflasche – erfolgen vollständig im geschlossenen Probenahmeschrank.
Keine direkte Exposition des Bedienpersonals gegenüber Dämpfen und toxischen Gasen.
Keine Bauteile aus Edelstahl.
Hervorragende Beständigkeit gegenüber stark korrosiven Chemikalien und aggressiven Industrieumgebungen.
Dichte, leichte und robuste Konstruktion mit leicht austauschbarer Tür.
ATEX-konforme Ausführung aus antistatischem Polypropylen erhältlich.
Individuell an die Anforderungen der jeweiligen Probenahmestelle anpassbar.
Kompatibel mit den Probenahmeventilen und Probenahmesystemen von BIAR.

Anwendungen

Korrosive Flüssigkeiten, die toxische Gase oder Dämpfe freisetzen können
- Starke Säuren
- Weitere korrosive oder gefährliche Flüssigkeiten, die mit den verwendeten Werkstoffen chemisch verträglich sind
Probenahmestellen mit ausreichend Platz für die Installation des Probenahmeschranks
Entnahme der Probe in ein Probengefäß oder eine Probenflasche
Industriestandorte mit strengen Sicherheitsanforderungen

Eigenschaften

Bezeichnung: RAP
Werkstoffe: PVDF, FEP, FKM, PTFE und C22 (medienberührt); Polypropylen (PP) für den Schrank
Probenflaschen: 50 ml bis 1 l; für alle Gewindearten wie GL 45, GL 32 usw.; Standardflaschen und kundenspezifische Flaschen
Entlüftung: in das Probenahmeventil integriert
Gewicht: ca. 7 kg
Abmessungen: 300 × 380 × 210 mm (B × H × T)

Modularität

An die zu beprobenden Medien anpassbare Dichtungswerkstoffe
Zwei Ausführungen erhältlich: Standard-PP und antistatisches PP
Anpassung an unterschiedliche Größen, Formen und Gewinde von Probenflaschen
Flexible Konfiguration von Probenentnahme, Entlüftung und Anschlüssen
Erhöhte Sicherheit durch Flaschenerkennung und Füllstandsüberwachung
Zusätzliche Sicherheitsoptionen: Türverriegelung und Überwachung der Türöffnung
Weitere kundenspezifische Anpassungen: Türanschlag, Sichtfenster, Auffangwanne, Erdung, Beleuchtung, Sensoren und Zubehör

Video zur Funktionsweise

Probenahmeschränke aus Edelstahl oder Polypropylen für die sichere Probenahme

Die BIAR-Probenahmeschränke sind in Edelstahl oder Polypropylen (PP) sowie in verschiedenen Abmessungen erhältlich. Sie schützen das Bedienpersonal, die Umwelt und das Probenahmezubehör. Dank ihrer robusten und modularen Bauweise lassen sie sich vollständig an die Anforderungen der jeweiligen Probenahmestelle anpassen.

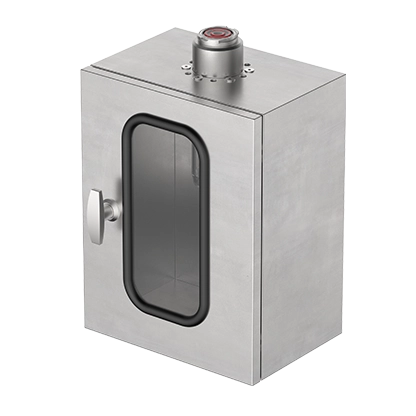

Standard-Probenahmeschrank aus Edelstahl – ASI

Beschreibung

Die ASI-Probenahmeschränke aus Edelstahl 1.4301 (AISI 304) sichern die Probenahmestelle und schützen das Bedienpersonal. Die Schutzschränke sind je nach Ausführung als ASI (Standard), AGI (groß) oder AMI (klein) mit einem Innenvolumen von 15 bis 290 Litern erhältlich. Dank ihrer hohen Modularität lassen sich die Edelstahl-Probenahmeschränke optimal an die spezifischen Anforderungen der jeweiligen Probenahmestelle anpassen.

Vorteile

Erhöhte Sicherheit an der Probenahmestelle
Schutz des Bedienpersonals und des Probenahmezubehörs
Robuste und langfristig verschleißbeständige Konstruktion
Hohe thermische Stabilität und Beständigkeit gegenüber starken Temperaturschwankungen
Einfache Wartung zur Aufrechterhaltung eines sauberen Arbeitsumfelds
Anpassbar an die spezifischen Anforderungen der jeweiligen Probenahmestelle

Anwendungen

Gefährliche Flüssigkeiten, die mit den Werkstoffen des Probenahmeschranks chemisch verträglich sind
- Bestimmte Lösungsmittel
- Aliphatische oder aromatische Kohlenwasserstoffe, Alkohole, Glykole und bestimmte Ester
- Monomere, chemische Zwischenprodukte und schwach korrosive wässrige Lösungen
Probenahmestellen, die Schutz vor Leckagen, Spritzern, Überlaufen oder unbeabsichtigtem Bruch erfordern
Verwendung spezieller Probenflaschen oder Behälter, für die eine geeignete Halterung erforderlich ist
Einbauorte mit ausreichend Platz für die Installation und das Öffnen des Probenahmeschranks

Eigenschaften

Bezeichnung je nach Größe: ASI (Standard), AMI (klein), AGI (groß)
Werkstoffe: FEP, FKM, FFKM und PVDF (medienberührt); Edelstahl 1.4301 – AISI 304 (Schrank)
Probenbehälter und Zubehör: für alle Arten von Behältern und Zubehör geeignet
Entlüftung: in das Probenahmeventil integriert
Abmessungen in mm: (B × H × T)
ASI: 280 × 300 × 210
AMI: 300 × 380 × 210
AGI: 800 × 1200 × 300

Modularität

Drei Größen erhältlich: AMI (klein), ASI (Standard) und AGI (groß)
An das zu beprobende Medium und den Probenbehälter angepasste Dichtungen und Halterungen
Individuell konfigurierbare Probenentnahme, Entlüftung, Absaugung, Entleerung und Anschlüsse
Optionale Schutzbeschichtungen
Kundenspezifische Ausstattung: Zubehör, Türanschlag, Auffangwanne, Behälterwaage, Erdung, Heizung, Beleuchtung und Sensoren

Probenahmeschränke aus Polypropylen (PP) – ASP

Beschreibung

Die ASP-Probenahmeschränke aus Polypropylen (PP) sind Schutzschränke für die sichere Probenahme gefährlicher und stark korrosiver Medien, insbesondere von Säuren. Sie sind aus Standard-PP oder antistatischem Polypropylen (PP-EL-S) erhältlich und verbinden Dichtheit, geringes Gewicht, Robustheit und hohe Korrosionsbeständigkeit. Die antistatische Ausführung eignet sich für Bereiche, in denen elektrostatische Aufladungen kontrolliert werden müssen. Dank ihrer modularen Bauweise lassen sich die Schränke an die spezifischen Anforderungen der jeweiligen Probenahmestelle anpassen.

Vorteile

Erhöhter Schutz des Bedienpersonals bei der Probenahme gefährlicher Medien
Hervorragende Beständigkeit gegenüber korrosiven Chemikalien und Umgebungen, insbesondere gegenüber Säuren
Leichte und robuste Konstruktion aus Polypropylen
Je nach Installationsumgebung in Standard-PP oder antistatischem PP erhältlich
Einfache Entleerung, Reinigung und Wartung dank des abnehmbaren konischen Bodens und der glatten Oberflächen
Individuell an die Anforderungen der jeweiligen Probenahmestelle anpassbar

Anwendungen

Probenahme korrosiver Flüssigkeiten, die toxische Gase oder Dämpfe freisetzen können
Starke Säuren sowie weitere gefährliche, chemisch verträgliche Flüssigkeiten, beispielsweise bestimmte Alkohole, flüchtige Ester und aromatische Kohlenwasserstoffe
Probenahmestellen mit ausreichend Platz für die Installation des Probenahmeschranks
Entnahme der Probe in eine Flasche oder ein Probengefäß
Industriestandorte mit strengen Sicherheitsanforderungen

Eigenschaften

Bezeichnung: RAP
Werkstoffe: PVDF, FEP, FKM und PTFE (medienberührt); Polypropylen (PP) für den Schrank
Probenflaschen und Behälter: für alle Arten von Behältern und Zubehör geeignet
Entlüftung: in das Probenahmeventil integriert
Gewicht: ca. 5 kg
Abmessungen: 300 × 380 × 210 mm (B × H × T)

Modularität

An die zu beprobenden Medien anpassbare Dichtungswerkstoffe
Zwei Ausführungen erhältlich: Standard-PP und antistatisches PP
Anpassung an unterschiedliche Größen, Formen und Gewinde von Probenflaschen
Erhöhte Sicherheit durch Flaschenerkennung und Füllstandsüberwachung
Flexible Konfiguration von Probenentnahme, Entlüftung und Anschlüssen
Kundenspezifische Ausstattung des Schranks: Türanschlag, Sichtfenster, Auffangwanne, Erdung, Beleuchtung, Sensoren und Zubehör

Auswahlmatrix für Probenahmeschränke

*Die chemische Verträglichkeit muss für jede Anwendung in Abhängigkeit vom Medium, dessen Konzentration, der Temperatur und allen Materialien, die mit den Probenflüssigkeiten in Kontakt kommen, überprüft werden
MODELL	SCHRANKWERKSTOFF	CONTAINMENT-NIVEAU	NIVEAU VERSCHLIESSEN DER PROBENFLASCHE	CHEMISCHE VERTRÄGLICHKEIT*	INDUSTRIELLE ANWENDUNGEN
ASI-Standard-Probenahmeschrank aus Edelstahl	Edelstahl 1.4301 (AISI 304)	Standardschutz gegen Leckagen, Spritzer, Überlaufen und Bruch des Probenbehälters; Verschließen der Flasche bei geöffneter Tür oder außerhalb des Schranks	Außerhalb des Schranks oder bei geöffneter Tür	Organische Lösungsmittel, Öle, Kohlenwasserstoffe und Medien mit hohen Temperaturen	Petrochemie, Feinchemie und allgemeine Prozesse mit nicht toxischen Medien
ASP-Standard-Probenahmeschrank aus Polypropylen	Polypropylen – Standard-PP oder antistatisches PP	Standardschutz gegen Leckagen, Spritzer, Überlaufen und Bruch des Probenbehälters; Verschließen der Flasche bei geöffneter Tür oder außerhalb des Schranks	Außerhalb des Schranks oder bei geöffneter Tür	Konzentrierte Säuren wie HCl und H₂SO₄, alkalische Lösungen und stark korrosive Flüssigkeiten	Grundchemie, Säureproduktion, Wasseraufbereitung und maritime Umgebungen
RAI-Probenahmeschrank mit hohem Containment aus Edelstahl	Edelstahl 1.4301 (AISI 304)	Probenentnahme und Verschließen der Flasche im geschlossenen Schrank; hohes Containment-Niveau und stark reduzierte direkte Exposition	Im geschlossenen Schrank – direkte Exposition stark reduziert	Toxische flüchtige Lösungsmittel, CMR-Stoffe und entzündbare Kohlenwasserstoffe	Pharmaindustrie, petrochemische Hochrisikoanwendungen und Bereiche mit strengen Arbeitsplatzgrenzwerten
RAP-Probenahmeschrank mit hohem Containment aus Polypropylen	Polypropylen – Standard-PP oder antistatisches PP	Probenentnahme und Verschließen der Flasche im geschlossenen Schrank; hohes Containment-Niveau und stark reduzierte direkte Exposition	Im geschlossenen Schrank – direkte Exposition stark reduziert	Rauchende Säuren sowie gleichzeitig korrosive und toxische Flüssigkeiten	Chlorproduktion, hochtoxische saure Medien und Spezialchemie
