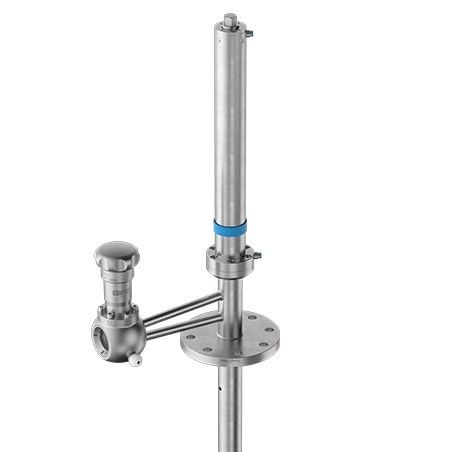

Optiflow

  • Préleveur pour cuve en Inox ou Hastelloy®
  • Par le haut
  • Sans canule
  • Entraînement pneumo-magnétique
Matières 1.4404 / 316L 2.4602 / C22
Pressions PN 6 / 16 ANSI 100# / 150#
Températures -40°C / 200°C -40°F / 392°F

Disponible en Inox ou en Hastelloy, l'Optiflow permet un échantillonnage sûr et simple par le haut du réacteur ou de la cuve. Son entraînement pneumo-magnétique unique garantit un écoulement continu du produit pour des prélèvements 100% fiables. Fixable à un tube, il prélève des produits chimiques dans des conditions de viscosités de max. 2000 cP, de pressions de -1 à 16 bar et de températures de -40°C à +200°C (dans sa version standard) ou de -80°C à +200°C (avec un design basses températures). Il est équipé d'une vanne PRISEMASSON® modulaire qui le rend compatible avec la plupart des accessoires BIAR. Le regard du robinet d’échantillonnage permet de visualiser le déroulement du prélèvement, et son nettoyage s’effectue par le haut du piston. Certifié ATEX, un simple bouton l’actionne, rendant son fonctionnement à la fois très sécurisé et très intuitif.

SPÉCIFICATIONS TECHNIQUES

Schéma indicatif d'un système d'échantillonage pour cuve Optiflow sans option équipé d'un actionneur de type volant magique VMB

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 150
NrArticle DN Dip tube PN l1 h1 h2 d1 D k nxd Temp.°C Kg
05288400 ≥DN50 (min)1m - (max)3m 6-16 258 703 55 48,3 140 100 4x14 -40 - +200°C (i) [25 kg, 35 kg]
NrArticle NPS Dip tube PN l1 h1 h2 d1 D k nxd Temp.°C Kg
05288400 ≥2" (min)1m - (max)3m 6-16 258 703 55 48,3 140 100 4x14 -40 à +392°F (i) [25 kg, 35 kg]
Pressions et températures
TS °C -40°/+200°
PS bar -1 /16
TS °F -40°/392°
PS psi 14/232

Le robinet d'échantillonnage de chaque préleveur pour cuve Optiflow peut être configuré selon les spécificités de  production et d'échantillonnage

Etanchéités possibles de la partie vanne d'un système d'échantillon Optiflow

Les étanchéités de la vanne du système de prélèvement Optiflow sont modulables

image-0

Joint de pointeau standard

image-0

Presse-étoupe simple

image-0

Joint de pointeau HP

image-0

Presse-étoupe double

image-0

Soufflet

image-0

Joint de pointeau Stellite

Matières

Dans sa version de base proposé en Inox, l'Optiflow est disponible aussi en Hastelloy®.

1.4404 / 316L 2.4602 / C22

Actionneurs possibles pour la vanne de l'Optiflow

Les actionneurs de la vanne de chaque Optiflow se module selon les besoins

image-0

Volant magique - VMB

image-0

Actionneur pneumatique - CPB

image-0

Commande rapide - RPS

image-0

Ailette(s) de refroidissement

extraction en toute simlicité du liquide

BIAR propose une technologie exclusive permettant l'extraction simple et sécurisée de produits contenus en cuve grâce à une solution innovante pneumo-magnétique.

Accessoires

Un grand nombre d'accessoires peut être utilisé avec les robinets d'échantillonnage de l'Optiflow.

image-0

Adaptateur FAB

image-0

Adaptateur coudé FAV

image-0

Adaptateur FAD

image-0

Bouteille

image-0

Box de protection BPB

image-0

Fourreau protection chaleur

image-0

Box de protection chaleur BPI

image-0

Support assiette SAB

image-0

Porte bouteille SCB

image-0

Adaptateurs aiguille ACB - ACY

image-0

Seringues d'échantillonnage
