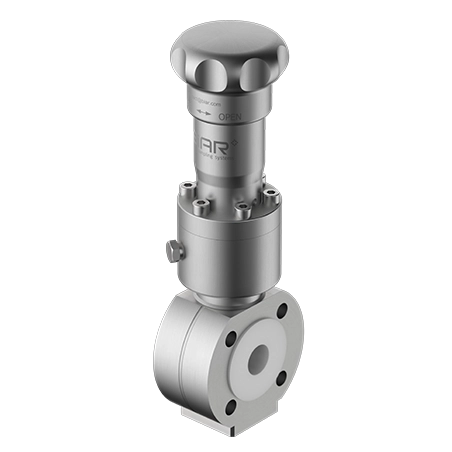

PE‐EB‐P
- Robinet d'échantillonnage revêtue PFA
- Entre brides
- Montage horizontal
- Avec adaptateur intégré
Conçue pour un montage horizontal, la vanne d'échantillonnage entre brides PE-EB-P est une solution fiable et pratique pour des prélèvements représentatifs sans interrompre les processus de production. Adaptée aux produits chimiques hautement corrosifs, son design monobloc avec adaptateur intégré élimine toutes zones mortes. Ce dernier rend possible l'utilisation de flacons standards GL45 / GL32 / PP28. La conception sans bride de type sandwich de cet échantillonneur réduit les pertes de charge et les besoins en espace. Les actionneurs du préleveur sont modulables selon les besoins spécifiques. L'absence de zone morte de ce préleveur lui offre un avantage significatif en termes de performance.
DÉTAILS
Schéma indicatif d'un robinet d'échantillonage PE-EB-P standard sans option avec actionneur de type volant magique VMB
- DIN
- ANSI
- 16
- 150
| NrArticle | DN | h1 | h2 | h3 | d1 | D | k | nxd | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 01036301 | 25 | 123.5 | 48.5 | 15 | 25 | 115 | 85 | 4x13 | 7.8 |
| 03350000 | 40 | 136.8 | 50 | 20 | 40 | 149 | 105 | 4x16 | 9.9 |
| 00891901 | 50 | 156 | 56.5 | 20.4 | 50 | 165 | 125 | 4x18 | 10.8 |
| NrArticle | NPS | h1 | h2 | h3 | d1 | D | k | nxd | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 01840900 | 1 | 90.5 | 48.5 | 20 | 25 | 115 | 79.2 | 4x15.7 | 7.8 |
| 03336500 | 1 1/2 | 86.8 | 50 | 20 | 40 | 149 | 98.4 | 4x15.7 | 9.9 |
| 02114200 | 2 | 124 | 56.5 | 20.4 | 50 | 165 | 120.7 | 4x19.1 | 10.8 |
| TS (°C) | -20 | 0 | 100 | 150 | 180 max |
|---|---|---|---|---|---|
| PN16 (bar) | 16 | 16 | 14.2 | 12.5 | 11.5 |
| °F (°C) | -4 (-20) | 32 (0) | 212 (100) | 302 (150) | 370 (180)max |
|---|---|---|---|---|---|
| 150# psi (bar) | 230 (15.9) | 230 (15.9) | 195 (15.3) | 175 (12) | 166 (11.5) |
Les préleveurs en ligne PE-EB-P revêtus PFA grâce à leur adapateur proposent une solution d'échantillonnage sans zone morte.
Etanchéités
Les robinets d'échantillonnage PLI proposent des étanchéités PFA
Joint de pointeau PFA
Matières
Proposées avec un corps en PFA pure dans leur version standard, les vannes d'échantillonnage PE-EB-P sont également disponibles PFA antistatique.
PRINCIPE DE L'ÉVENT
Le système d'évent qui équipe chaque vanne d'échantillonnage PE-EB-P permet d'éviter les surpressions du flacon et son explosion.
Il peut être connecté de différentes manières
Principe de l'évent
L’évent de nos vannes évite les surpressions dans le réceptacle et permet de récupérer les gaz toxiques.
Accessoire
Toutes bouteilles standards peuvent être utilisées avec le systèmes de prise d'échantillon PE‐EB‐P
Gamme standard
BIAR SA propose des vannes d'échantillonnage en ligne adaptables aux contraintes de prélèvement et de production.
